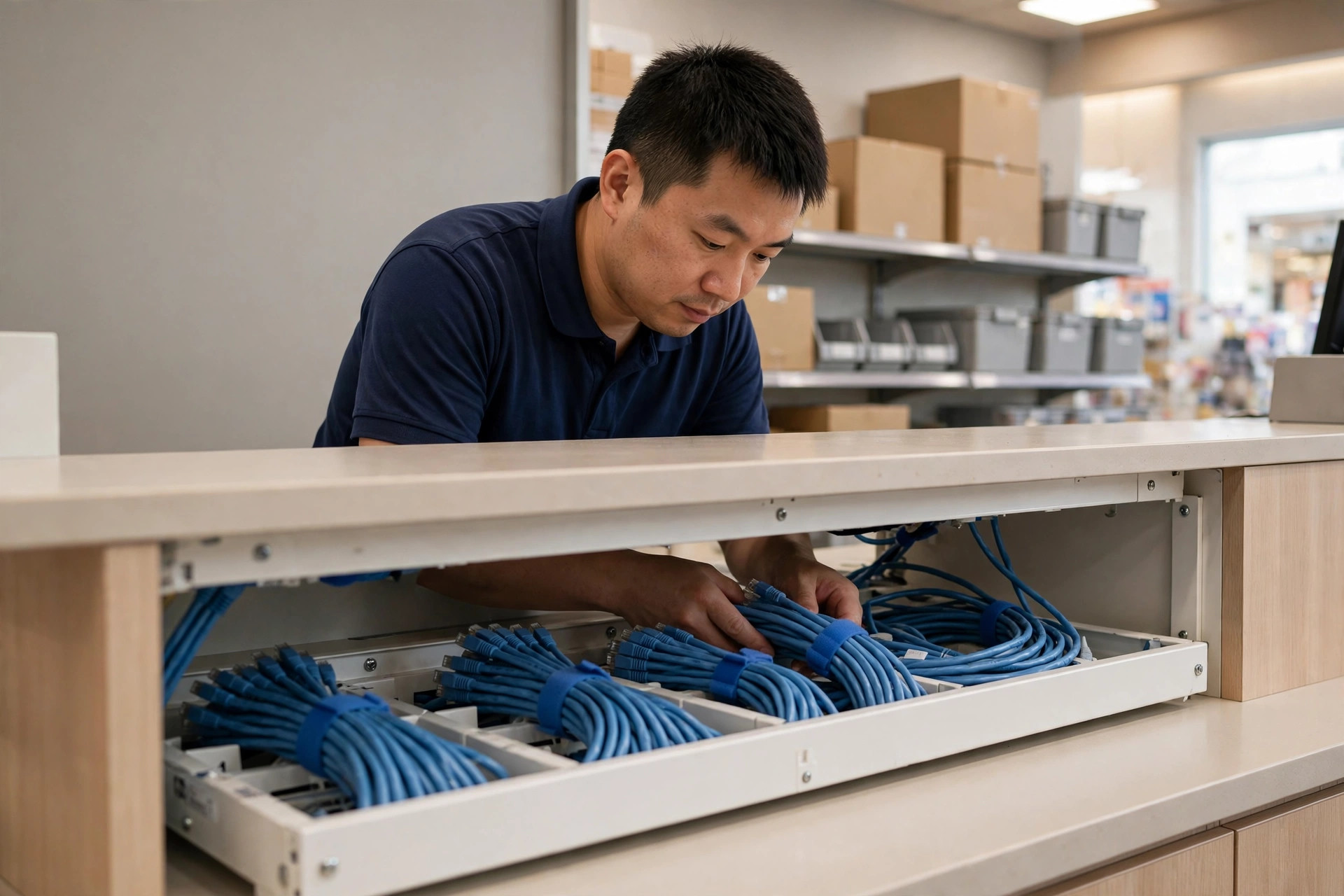

門市網絡線管理：佈線、標籤、故障排查

先講清楚分工：呢篇同《門市收銀網絡連線故障即場處理：斷線、卡慢、收銀機連唔到點查》點配合

本系列早前有篇文章《門市收銀網絡連線故障即場處理：斷線、卡慢、收銀機連唔到點查》，專攻邏輯層排查：點樣分辨全店斷定單機斷、睇燈號、重啟次序、IP 位址、DNS 設定、Wi-Fi 環境嗰啲軟性問題。嗰篇入面「查線」只係排查流程其中一個步驟，唔係重點。

呢篇就專注物理層：線本身嘅規格點揀、門市點規劃佈線、走線槽點固定、PoE 供電線點安排、標籤系統點做，同埋真係斷線時點查物理損壞。兩篇互補，軟硬兼顧：網絡出事，先查邏輯；查極都查唔到，先落嚟查條線。

Cat5e 定 Cat6？先睇規格對照

Cat5e 最高 1 Gbps（100 米內）、頻寬 100 MHz、典型線徑 24 AWG，標準係 TIA-568-C.2，唔能夠可靠支援 10 Gbps（來源：World Cord Sets〈Cat5e vs Cat6 vs Cat6a Ethernet Cable Comparison〉；查閱日期：2026-10-21）。Cat6 頻寬 250 MHz、典型線徑 23 AWG；10 Gbps 只去到約 55 米，55 至 100 米會自動降速至 1 Gbps，但支援 2.5GBASE-T 同 5GBASE-T 去足 100 米（來源：World Cord Sets；查閱日期：2026-10-21）。Cat6a 頻寬 500 MHz，10 Gbps 可達足 100 米，不過門市一般用唔着咁高規格（來源：World Cord Sets；查閱日期：2026-10-21）。以上規格屬國際技術標準參考。

門市場景建議：收銀機、收銀鏡頭、Wi-Fi AP、CCTV 鏡頭幾個點位，一次過拉 Cat6 最穩陣，唔好諗住將來升級先重拉；如果門市真係只得收銀機一條線，Cat5e 都夠用。另外有個木桶原理要記住：Cat6 線芯較粗，要配 Cat6 水晶頭同資訊插座，如果線材係 Cat6 但接頭係 Cat5e，整體效能會降級至 Cat5e 水平；Cat6 完全向下相容 Cat5e 設備（來源：地區行業實務參考；查閱日期：2026-10-21）。

佈線規劃：動工之前先畫好幅圖

動工之前，先將收銀機、廚房出單機、鏡頭、Wi-Fi AP 嘅位置定好，由路由器或者交換機嘅位置，逐條線畫到每個點位。轉彎位同預留長度要留鬆，唔好掹到盡。原則好簡單：寧願多拉一條備用線，唔好將來唔夠用先至再鑿牆。

香港大廈嘅光纖入戶滲透率超過八成，屬全球最高之列（來源：通訊辦消費者教育展覽館；查閱日期：2026-10-21）。但光纖入到大廈，唔等於店內佈線做好——入戶之後分到每個設備，靠嘅都係自己店內嗰條條銅線，呢一段先係門市自己要負責嘅工程。

走線槽同固定：參照機電署守則嘅做法

機電工程署《電力（線路）規例工作守則》2025 年版第 25B 條訂明：每件線槽應用最少兩個固定點獨立支承；線槽開孔後應消除芒刺同銳邊，以免擦損電纜；穿出線槽嘅電纜應用導管保護（來源：機電工程署《電力（線路）規例工作守則》2025 年版；查閱日期：2026-10-21）。網絡線屬特低壓線路，唔係受同一條例約束，以上只能寫成「參照」嘅施工原則，唔好當成法例要求網絡線必須咁做。

同一守則第 25C 條指：在可行情況下，所有電纜應以垂直或水平方向伸延，並全線平貼牆、柱、間壁或天花板表面（來源：同上；查閱日期：2026-10-21）。另外，電源線同網絡線要分開走，唔好貪方便綑埋一齊，減少電源線對訊號造成干擾。法例部分只作一般參考，唔構成法律意見。

PoE 供電線：IP 鏡頭同 AP 一次搞掂

IEEE 三代 PoE 規格：802.3af（PoE）供電端最高 15.4W、受電端約 12.95W，供基本 IP 鏡頭、IP 電話；802.3at（PoE+）30W、受電端約 25.5W，供紅外線鏡頭、無線 AP；802.3bt Type 3 60W、受電端約 51W，Type 4 90W、受電端約 71.3W，供高功率 PTZ 鏡頭等。af 同 at 用 2 對線傳電，bt 可用足 4 對線（來源：Cisco 技術文件；查閱日期：2026-10-21）。以上屬國際標準參考。

瓦數高嘅線因為電阻會發熱，多條 PoE 線綑紮喺線槽入面時更加要留意；Cat6 嘅 23 AWG 導體較粗、電阻較低，發熱較少，所以高功率鏡頭或者密集佈線建議用 Cat6（來源：行業實務參考；查閱日期：2026-10-21）。交換機嗰邊嘅總功率預算，要將各設備嘅需求加總再預鬆，唔好掹到盡。

標籤系統：每條線兩端都要有，一睇就知條線去邊

ANSI/TIA-606（現行 D 版）係電訊基建管理嘅國際行業標準：每條線兩端都要有標籤，標籤必須機器打印、唔准手寫，而且要耐用到組件壽命完結；顏色編碼（例如藍色代表水平佈線）只係建議做法，唔係強制（來源：AKCP 技術文章；查閱日期：2026-10-21）。香港冇對應嘅本地標準，以下做法必須註明係國際實務參考。

門市用簡化版就夠：POS-01（收銀機）、CAM-02（鏡頭）、AP-01（無線 AP）咁編號，兩端貼同一編號，再加一張紀錄表記低每條線由邊到邊、幾時拉、行邊條槽。線路圖同標籤表留喺店入面，換邊個師傅上嚟都睇得明。

穿牆、過門、地台走線：斷線黑點喺邊

穿牆一定要加導管保護，行人位嘅地台走線要用壓條；彎位唔好拗死。機電署守則要求導管唔屈曲超過 90 度，鋼導管彎位內半徑唔細過外直徑 2.5 倍，PVC 或塑膠導管唔細過 4 倍（來源：機電工程署《電力（線路）規例工作守則》2025 年版；查閱日期：2026-10-21）。呢個係電力線路嘅規定，網絡線參照同樣道理：拗得太死會傷線芯。

門鉸位係斷線黑點：成日開關嘅門，條線喺門邊郁來郁去，幾年就內斷。做法係預鬆條線、固定喺門框唔郁嘅一邊，或者乾脆唔經門鉸走，改行天花。

物理斷線排查：由平到貴嘅次序

先做最平嘅：換條已知良好嘅跳線試下，排除跳線本身壞；再用測線器驗 8 芯通唔通同線序啱唔啱，睇下係斷芯定水晶頭壓得唔好。

跟住睇水晶頭有冇氧化、鬆脫——受潮位、廚房油煙位特別易出事；再檢查線槽入面有冇被擠壓、被重物壓住嘅位，呢啲外傷好多時肉眼都睇到。

如果測線器顯示斷喺牆身中段，或者條線已經老化，唔好再浪費時間逐段駁：重拉一條新線，連標籤一齊做，仲平過反覆叫人上門查修。

檢查清單：開業或者裝修一次做好

開業或者裝修時一次做好嘅檢查表：圖畫好、線拉夠（預留備用線）、線槽固定好、標籤兩端貼好、紀錄表留底。線路圖同標籤表要留喺店入面，換邊個師傅上嚟都睇得明。
